現有技術中，在制備陶粒砂時需要使用相應的混料罐將鋁礬土、錳粉及回料等多種原料配料稱重后混合在一起，然后才能對混合料進行研磨制粒，然而，由于現有的混料罐只是簡單的將在稱重后的各原料混合存放在一起，卻不能保障其混合的均勻程度，因此在制粒前必須要對這些初混料進行均勻攪拌，才能利于進行后續的工序，這不但相應的延長了制備時間，而且也增加了工人的勞動強度。

　　為此，中國專利CN204911283U公開了一種涉及陶粒砂生產領域的陶粒砂混料機，包含罐體、雙螺旋攪拌裝置和驅動裝置；罐體底部設有支腿，罐體的一端中部設有第一驅動裝置，罐體內部下側設有包含一根橫桿、兩根螺旋桿和第二驅動裝置的雙螺旋攪拌裝置，橫桿的一側與位于罐體外的第二驅動裝置對應連接，橫桿另一側的兩端分別設有一根螺旋桿，罐體另一端的端面兩側分別設有一個可開合的料口；該實用新型能夠在進行原料配料時有效保障混合的均勻；但是在實際應用過程中，由于雙螺旋攪拌裝置的驅動電機是隨著罐體一起轉動的，導致驅動電機的驅動軸與雙螺旋攪拌裝置很容易出現驅動不同軸的問題，嚴重者容易燒壞電機，對整個裝置的工作壽命和工作安全都是個不小的隱患。

　　本實用新型的目的在于提供一種高效陶粒設備-混料機，以解決背景技術中提及的問題。

　　一、技術方案：

　　一種高效陶粒生產混料機，包括罐體、雙螺旋攪拌裝置和驅動裝置；所述的罐體為便于旋轉的臥式結構，其底部設有用于支撐其旋轉的支座，罐體的一端端面中部設有用于帶動其旋轉的第一驅動裝置，該第一驅動裝置固定在罐體外部并固定在安裝座上，第一驅動裝置的驅動軸的外端端面與罐體對應端面的中心固定連接，即第一驅動裝置能夠帶動罐體在支座的支撐下自由旋轉；罐體的右側上端設置有斜向上布置的進料口，進料口內側的罐體頂壁上設有朝進料口傾斜的導料坡；所述的罐體內中部設有包含一根橫桿、兩根螺旋桿的雙螺旋攪拌裝置，該橫桿對應位于罐體內一側，橫桿的一側中部與位于罐體外的第二驅動裝置通過連接軸連接，連接軸與罐體的配合處設置有軸承件；橫桿另一側的兩端分別設有一根螺旋桿，且兩根螺旋桿對應平行。

　　進一步的，在罐體的罐壁設置有觀察窗。兩根螺旋桿上螺旋葉片的旋轉方向設置為相反。

　　二、優點

　　與現有技術相比，在工作過程中，本實用新型將進料口與出料口設置為一體，而且將攪拌裝置與轉動的罐體分離設置，一方面保證了攪拌混勻的效率，另一方面提高了整個裝置的使用壽命，避免了不同軸驅動帶來的安全隱患。

　　三、附圖說明

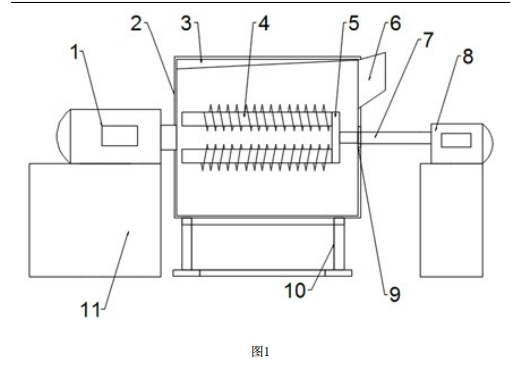

　　圖1為陶粒混料機的結構示意圖。

　　圖中：1-第一驅動裝置，2-罐體，3-導料坡，4-螺旋桿，5-橫桿，6-進料口，7-料口，8-第二驅動裝置，9-軸承件，10-支座，11-安裝座。
